RADIOSCOPIA – Radiografía Industrial
La radioscopia es una técnica radiográfica utilizada a nivel industrial para detectar y localizar defectos internos en componentes de aleaciones férreas y no férreas así como otros materiales. Consiste en la realización de un ensayo de RX en tiempo real. Por tanto, permite procesar lotes largos de piezas identificando su sanidad de una manera fiable y eficaz.
Como técnica de inspección por Rayos X, también permite la obtención de imágenes.
- Ensayo realizado por personal con varios años de experiencia.
- Acreditación ENAC.
- Instalaciones ad-hoc completamente equipadas y acondicionadas.
- Plazos ajustados a las necesidades de la industria.
- Garantía de confidencialidad.
- Laboratorio independiente, con mas de 40 años de experiencia en el sector.
Ventajas
- Ensayo No Destructivo. Respeta la integridad del componente o pieza
- Detecta defectos internos de componentes férreos y no férreos (así como otros materiales)
- Versatilidad: se adapta fácilmente a geometrías complejas de piezas
- Provee información clave aplicable a la mejora del producto y/o del proceso productivo.
- Puede reportar registros digitales
Aplicaciones industriales
Validación normas
Verificación de los controles de imagen según UNE EN ISO 19232-1, UNE-EN ISO 19232-3, UNE EN ISO 19232-5/ASTM E2022.
- Inspección ampliada a lotes relativamente amplios: Ensayos No Destructivo (END). Control de calidad. Detección automática de defectos
- Detección porosidad: visión de áreas proyectadas de porosidad
- Segregación de piezas con defectos que interfieren en el mecanizado
Características técnicas del equipo
La potencia del equipo y la capacidad del software de reconstrucción y evaluación son dos aspectos fundamentales del ensayo, ya que no todos los equipos ofrecen las mismas capacidades analíticas. La selección óptima del ratio potencia / calidad de imagen va determinada por el espesor de la pieza y la calidad del material a inspeccionar.

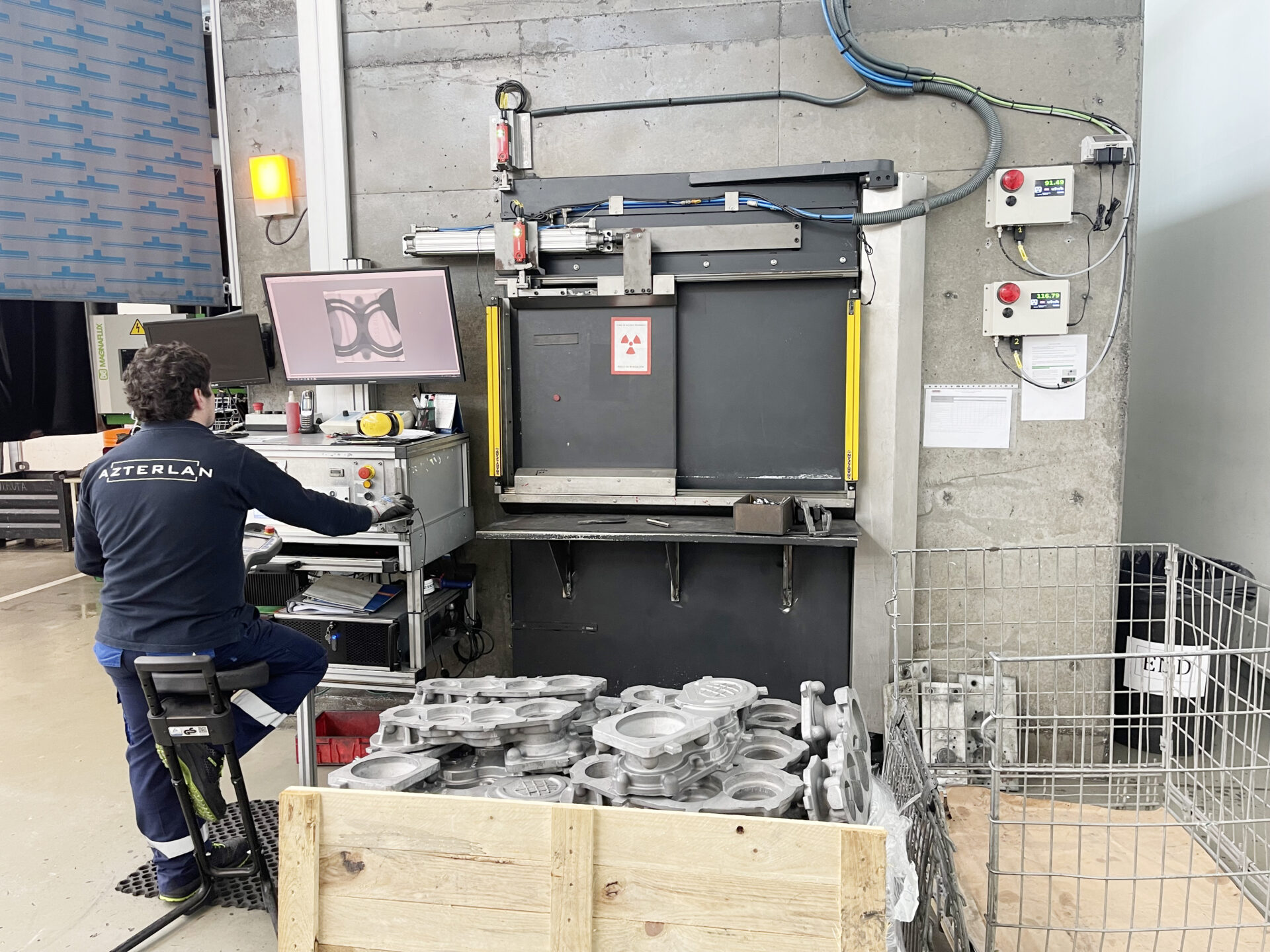

Estas son las características del equipo de radioscopia de AZTERLAN:
- Equipo: YXLON
- Software: Image 3500 vs 3.2.5.126
- Potencia: 450KV
- Panel detector Flat Panel XRD 0822-A018
- Resolución: 200μm
- Robot manipulador
